Affyringsmekanisme

Affyringsmekanismen er et tilbehør til luftpudebænken (195050) og bruges til at frigøre luftpudevogne på en kontrolleret og reproducerbar måde. Den fungerer sammen med en afbryderboks (198515), som ved affyring sender en elektrisk impuls til en elektronisk tæller (200270).

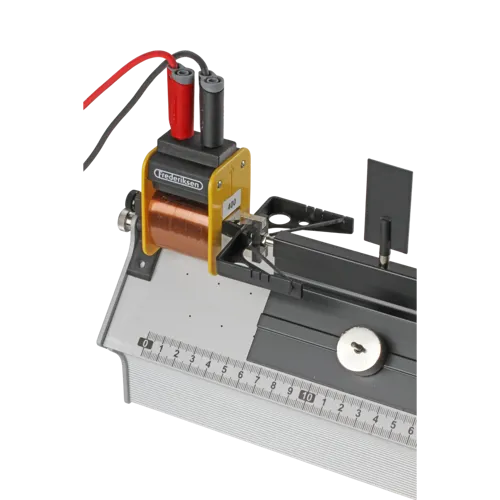

Alternativt kan der anvendes SpeedGates (197570) i stedet for en timer. Mekanismen består af en spole med 1600 vindinger, en jernkerne med fingerskrue samt et anker med stikben. Jernkernen fastspændes i enden af luftpudeskinnen, og spolen anbringes på kernen.

I sin grundform frigør affyringsmekanismen vognen uden begyndelseshastighed, men ved montering af en elastik-gaffel fra luftpudeskinnen kan affyringen ske med en startfart. Strømforsyningen til spolen skal kunne levere 12 V og 0,5 A DC.



Anvendelse af produktet

I fysikundervisningen giver affyringsmekanismen mulighed for at gennemføre præcise og gentagelige forsøg inden for mekanik og bevægelseslære. Eleverne kan fx arbejde med målinger af acceleration, hastighed eller Newtons love ved at kombinere mekanismen med elektroniske timere eller SpeedGates. På den måde understøttes arbejdet med datalogning og analyse af bevægelse i eksperimentelle sammenhænge.





Specifikationer

Vindinger: 1600

Udgangspænding (DC): 12 V

Udgangsstrøm (DC): 0.5 A
