Trefaset generator-model, sæt

Dette sæt fungerer som en model af en vekselstrømsgenerator. Sættet består af to dele, en induktionsenhed med tre spoler og en rund magnet, samt en variable motorenhed der roterer den runde magnet.

Når magneten roterer, induceres der vekselspænding i de tre spoler. Herved er det muligt at måle spændingen på alle tre spoler samtidig, og dermed vise faseforskydningen af vekselspændingen (sinuskurverne).

Sættet indeholder:

• 473500 Spoleholder, 1 stk. (indeholder vejledning til hele opstillingen)

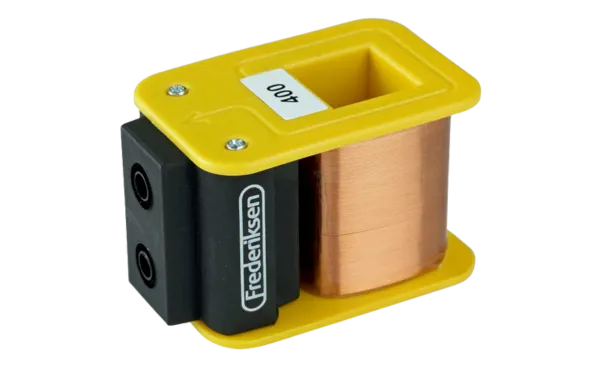

• 462520 Spole 400 vindinger, 3 stk.
• 463010 I-kerne lamelleret, 3 stk.
• 332010 Rund magnet på drejeleje, 1 stk.
• 294635 Profilskinne uden ryttere, 1 stk.
• 294610 Rytter, 2 stk.

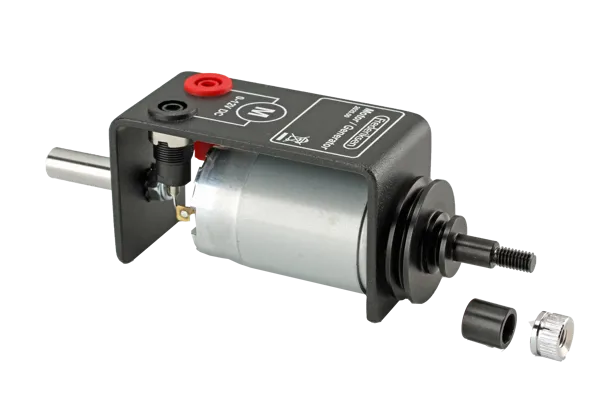

• 202500 Motor/generator, 1 stk.
• 203700 Drivremme pk. med 4 stk., 1 stk.

Bemærk, at de sorte bøsninger for alle tre faser er forbundne (stjernekobling). Hvis man anvender et oscilloskop, er det derfor kun nødvendigt at tilslutte én af disse til stel på oscilloskopet. Hvis man anvender dataopsamling, anbefales det at forbinde hver spole med to ledninger pr. sensor.

Generatorens spændinger vises bedst ved at anvende dataopsamlingsudstyr til tre samtidige spændingsmålinger eller et 4-kanal oscilloskop (som vores 400105).

Når DC-motoren tilføres den maksimale spænding (12 V DC), genererer hver spole en AC spænding på ca. 5,6 V.

Følgende udstyr skal ligeledes bruges (medfølger ikke):

• Strømforsyning (0-12 V DC)
• Dataopsamlingsudstyr eller oscilloskop
• Ledninger



Anvendelse af produktet

Sættet er velegnet til undervisning i vekselstrøm og elektriske maskiner, hvor elever kan observere og analysere de grundlæggende principper for trefaset vekselstrøm, elektromagnetisk induktion og faseforskydning. Ved hjælp af oscilloskop eller dataopsamling kan spændingerne i hver fase visualiseres som sinuskurver, hvilket understøtter forståelsen af vekselstrømsnet og elektriske generatorers funktion. Sættet kan anvendes til praktiske forsøg med spændingsmåling på flere faser og til at illustrere betydningen af fasernes indbyrdes forskydning.

Specifikationer

Vindinger: 400

Udgangspænding (DC): 12 V

Udgangsspænding (AC): 5,6 V
